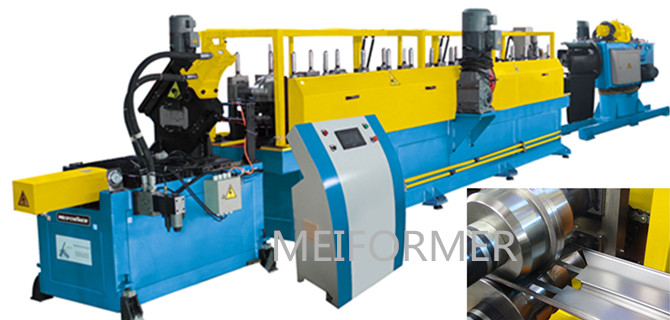

门框成型生产线
美科门框成型生产线、采用全自动化生产、只需按下按钮、一步解决门框成型、且安装简便。
生产线包含以下设备：
1、3T 开卷架：1 台
2、成形主机（包括调直一套）： 1 台
3：冲控系统：6 套模具
4、液压自动切断机：1 台
5、成品收料装置：1 台
6：两套液压系统
成形主机机组主要技术参数：
1.轧辊道次：20；调直壹套
2.主机尺寸约：4500×1000×1200 (L×W×H).
3.型材轧制线速度：0-6 米/分（变频调速）
4、轧制材料：冷轧板
5、轧制材料厚度：1.2-1.5mm

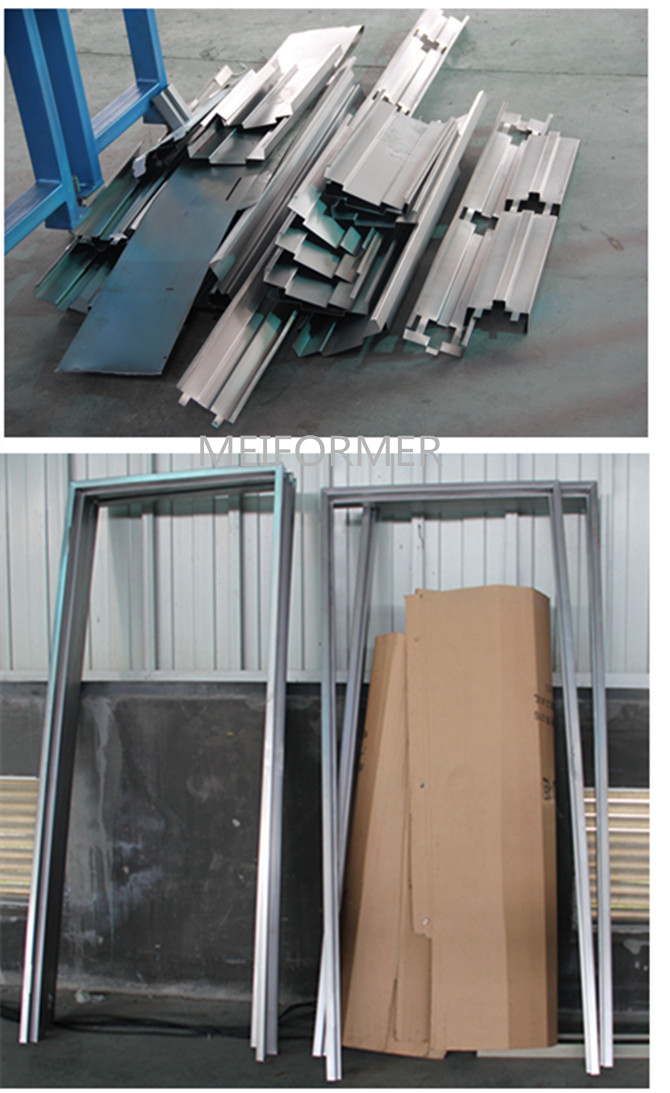

6、轧制产品规格：按图纸
7、轧制材料宽度：按图纸所要求的材料宽度
8. 成型主电机：30 kw
9. 水平辊支架：采用整体式钢板结构,夹板厚度 26mm ，表面精磨
10.轧辊：材质为 Cr12MoV，淬火硬度为 HRC58～62 热处理后磨削精车
11.传动形式：主电机传动减速器,再通过链条传动主轴，再通过齿轮分别传动各个水平辊
12.轧辊轴：轧辊轴轴径为φ55 材质 40Cr，调质并外圆磨削处理
13、传动链条采用 ISO16A，齿轮模数 M6
14、机台所有螺栓连接件：8.8 级
15、生产线总长约 18m.
切断部分技术参数
1、采用液压自动定长切断机
2、配切断模具壹套
3、电机功率：5.5 kw
4、电磁阀采用北京华德产品
5、采用减速停机剪切
6、切断长度可自由调节
放料架部分
1、采用手动胀芯涨紧
2、放料外径：φ1400mm
3、放料内孔：φ430-510mm
4、放料宽度：400mm
5、载料重量：3 T
6、数量：壹个
托料架部分
1、采用角钢焊接
2、长度：以最长产品而定
3、采用无动力滚筒托料架
4、长度采用编码器定长
电器控制
1、采用日本安川变频器
2、日本松下电工 PLC 可编程序控制器
3、台湾威纶的彩色高分辩率触摸屏
4、日本松下电工编码器
5、电器零件：采用台湾仕林产品或合资产品
