风管全自动生产线 6(B)




相比较TDF法兰全自动风管6线(A型),TDF法兰全自动风管6线(B型)只是实现联合角咬口(东洋骨)的方式不一样,TDF法兰全自动风管6线(A型)的联合角(东洋骨)的成型方式为:雄骨在生产线前面折弯而成,雌骨采用辊轮辘加工而成,但TDF法兰全自动风管6线(B型)的联合角(东洋骨)的成型方式为:雌雄骨均是采用辊轮辘加工而成,这样会增加几个传输平台,这个客户可根据自己的场地等要求来选择。

整条流水线结构布局合理,可呈“Z"、"U"型分布。

模块化设计、可根据不同的需求选择不同的功能的模块进行灵活的组合。

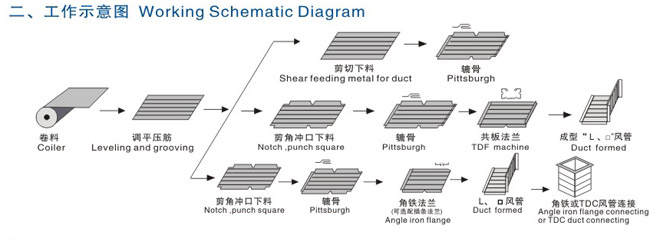

可自动实现如下功能;平板定尺寸开料、4片料风管加工、"L"型"U"型“口”型风管加工

自动加工完成风管的TDF/TDC和按扣式咬口

卷料自动送料系统、自动完成风管加强筋

卷料较平功能、自动完成风管加强筋







通用技术参数;
●材料厚度范围;0.4-1.2mm

●板料宽度;1000-1300mm 1500mm

●长度精度;±0.5

●对角线精度;±0.8

●流水线速度(最大);18M/min

●驱动;全液压

●压筋;标准形式,符合风管制作工艺

●切槽切角;专业设计组合模具用于风管切槽切角,

适合TDF/TDC插接还法兰,按扣式、联合角咬口等风管制作。

●数控;日本三菱控制系统
